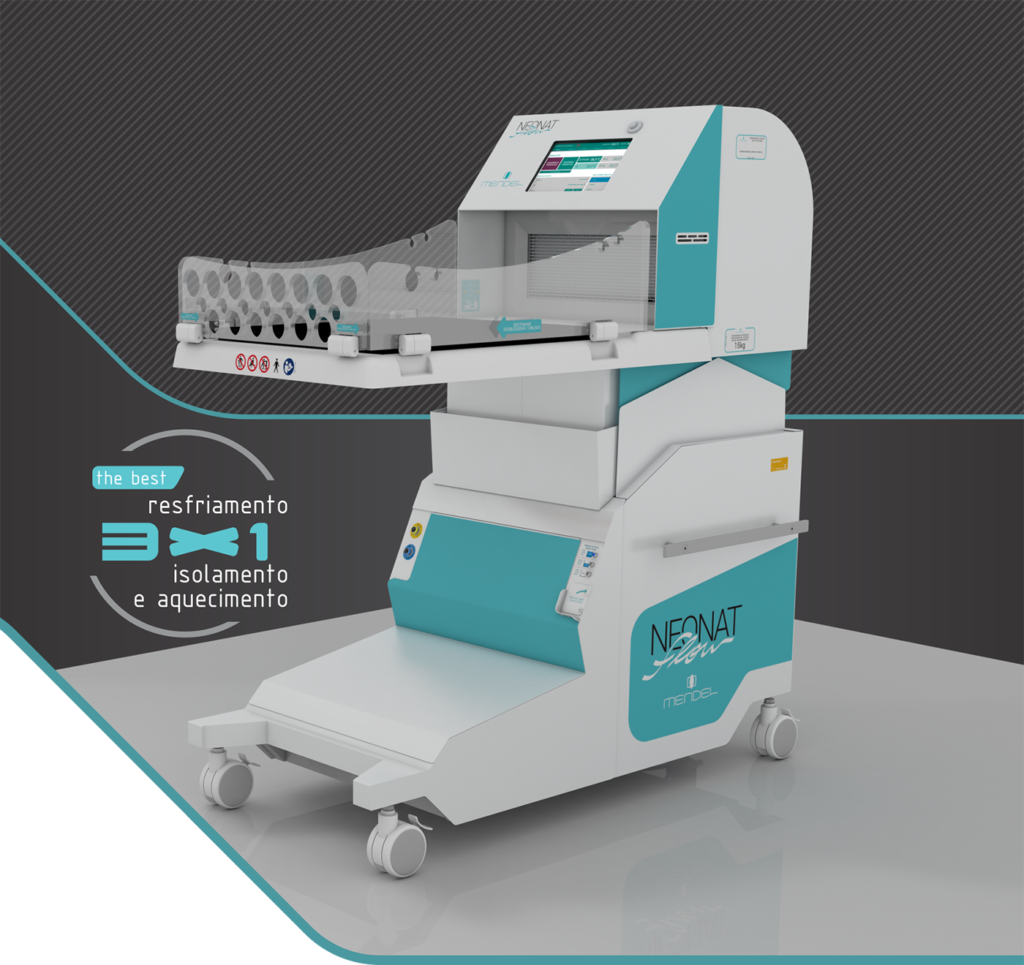

Neonatflow

HIPOTERMIA TERAPÊUTICA

A SOLUÇÃO EFICIENTE E DE BAIXO CUSTO
PARA O TRATAMENTO DA ASFIXIA PERINATAL E DA
ENCEFALOPATIA HIPÓXICO-ISQUÊMICA (EHI)

É HORA DE EVOLUIR!

INOVAÇÃO

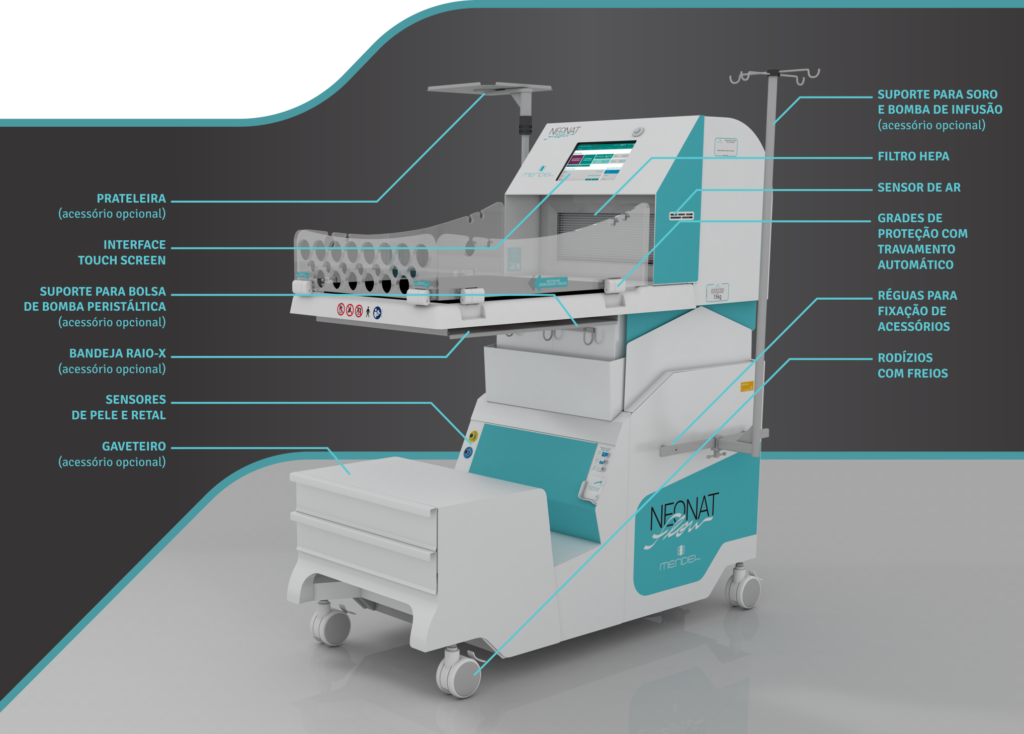

Facilidade de acesso, mantendo o isolamento e as condições de temperatura e umidade mesmo durante o manuseio.

Mobilidade para o tratamento.
Desenvolvido para ser utilizado desde a sala de parto até a unidade de terapia intensiva.

Possui sistema automatizado de articulação para posição de Trendelenburg e reverso-Trendelenburg.

Temperaturas (central, periférica e ar) servo controladas.

Interface intuitiva com painel touch screen.

Tela com gráficos de evolução dos sensores de temperatura e umidade.

Microambiente isolado por fluxo laminar, garante a retenção de 99,95% de partículas maiores que 0,3µm.

Sistema de diagnóstico automatizado que sugere tratamento a ser aplicado.

TECNOLOGIA E GERENCIAMENTO

EXIBIÇÃO SIMULTÂNEA E PERMANENTE:

• Temperatura do sensor de tratamento.
• Umidade relativa.
• Tempo de tratamento.

INTERFACE INTUITIVA

Aquecimento terapêutico:
• Seleção dos sensores de ar, pele ou retal.
• Ajuste de temperatura.

Hipotermia terapêutica:
• Ajuste de temperatura do sensor retal.
• Prorrogar a Hipotermia Terapêutica.
• Interromper a Hipotermia Terapêutica.
• Rampa de aquecimento servo controlada.

Cadastro paciente
• Identificação da mãe.
• Identificação do recém-nascido.
• Registro de data e hora.

Diagnóstico
• Inserção de teste Apgar.
• Inserção de Escore Neurológico.
• Sugestão de realização do Escore Neurológico.
• Sugestão de realização Hipotermia Terapêutica.
• Histórico de testes.

Monitor
• Gráfico de monitoramento de umidade relativa do ar x tempo.
• Gráfico de monitoramento da temperatura do sensor de pele x tempo.
• Gráfico de monitoramento da temperatura do sensor retal x tempo.
• Gráfico de monitoramento da temperatura do sensor do ar x tempo.

Alarmes
• Sistema de alarmes com classificação de prioridade (alta , média, baixa ou info), com tela de reconhecimento de falha e histórico.
• Interrupção de alimentação elétrica.
• Falha no sistema de ventilação.
• Falha na conexão dos sensores de temperatura.
• Alerta de temperatura dos sensores (alta ou baixa).
• Alerta de setpoint de temperatura.
• Alerta de instabilidade de temperatura.
• Alerta de nível dos tanques de água.

Movimentos
• Controle do movimento de Trendelenburg/Reverso.

Configurações
• Função de configuração com senha diferenciada:
– Configurar cartão SD.
– Alterar senha.
– Conexão Bluetooth.
– Calibração do equipamento.
– Cheque de versão.

Controle de umidade
• Função liga/ desliga.
• Ajuste de intensidade em 5 níveis.

INFORMAÇÕES GERAIS:
Dimensões do equipamento sem acessórios (C x L x H)	1435 x 650 x 1415 mm
Dimensões do colchão (C x L x H)	580 x 480 x 35 mm
Capacidade tanque água fria	14 litros
Capacidade tanque água quente	5,8 litros
Peso drenado (sem acessórios)	~150kg
Modo de operação	Contínuo
Carga máxima no colchão (peso do paciente)	~15kg

INFORMAÇÕES DE CONTROLE DE TEMPERATURA E UMIDADE
Faixa de controle – Modo Aquecimento (Sensor Ar)	20,0 – 37,0°C 37,1 – 39,0°C (>37°C)
Faixa de controle – Modo Aquecimento (Sensor Pele)	34,0 – 37,5°C 37,6 – 39,0°C (>37,5°C)
Faixa de controle – Modo Hipotermia (Sensor Retal)	33,3 / 33,5 / 33,7°C
Faixa da leitura do sensor de Ar	15,0 – 45,0°C
Faixa da leitura do sensor de Pele	15,0 – 45,0°C
Faixa da leitura do sensor Retal	15,0 – 45,0°C
Exatidão do controle – Modo Ar	± 0,3°C
Exatidão do sensor de temperatura Pele	± 0,1 °C
Exatidão do sensor de temperatura Retal	± 0,1 °C
Sobre elevação da temperatura	< 1,5°C
Tempo de elevação da temperatura	~12 min
Faixa de leitura – Umidade Relativa	30 a 90%
Exatidão de leitura – Umidade Relativa	± 5%

REGISTRO ANVISA 81205910006
Informações sujeitas a desvios de acordo com normas aplicadas a
construção do equipamento.
Imagens meramente ilustrativas.


INCUBADORA	BERÇO DE CALOR	COLCHÃO PARA HIPOTERMIA
O Isolamento do paciente é mantido por barreiras mecânicas. A abertura das portas de acesso interfere na temperatura e umidade do microambiente.	O calor por radiação. Provoca aumento da perda transepidérmica de água e o equipamento não proporciona isolamento.	Calor por condução. Pode causar necroses subcutâneas. O recém-nascido precisa ser reposicionado constantemente para manter a temperatura.


ISOLAMENTO	AQUECIMENTO	HIPOTERMIA TERAPÊUTICA
Isolamento por meio de fluxo laminar, facilita o acesso ao recém-nascido. Mantém a temperatura e umidade constantes durante o tratamento.	Calor por convecção. Reduz as perdas insensíveis e proporciona isolamento eficiente.	Controle de temperatura por meio de convecção. Além de maior precisão, reduz o índice de necroses subcutâneas.
